電気自動車用充電器Electric vehicle charger
普通充電Modeの詳細はこちら
普通充電には「コンセント」と「普通充電器（充電ケーブル付き）」があります。
普通充電は充電制御方式によってMode１～Mode３に分かれます。
（国際規格 ＩＥＣ：６１８５１－１）
〈Ｍｏｄｅ１〉
電力供給のみ（制御回路なし）
ＣａｓｅＢ：充電ケーブルセット（車載）を使用
〈Ｍｏｄｅ２〉
充電ケーブルに制御回路内蔵
ＣａｓｅＢ：充電ケーブルセット（車載）を使用
充電する時は車載の充電ケーブルを使用し電源プラグを充電用コンセントに、
充電用コネクタを車両の充電口に接続します。
〈Ｍｏｄｅ３〉
充電器側に制御回路内蔵
ＣａｓｅＣ：充電器に充電ケーブルが付属
充電器本体に充電ケーブルを装備しているので、車載ケーブルを取り出す
必要がなく、充電用コネクタを車両の充電口に挿し込むだけで充電ができます。
※ＣＰＬＴ（コントロールパイロット）機能
普通充電設備と電気自動車とが確実に接続されたことを確認し、
充電を開始する機能です。
Ｍｏｄｅ3普通充電器
充電だけを目的とする事業所向けに最適！
Ｍｏｄｅ３充電ケーブル付きの電気自動車用普通充電器です。
出力電力６.０ｋＷを追加し、鉄製と塩害地区対応のステンレス製をラインナップ！
別売の専用架台を使うことで、壁掛形を自立形として設置できます。

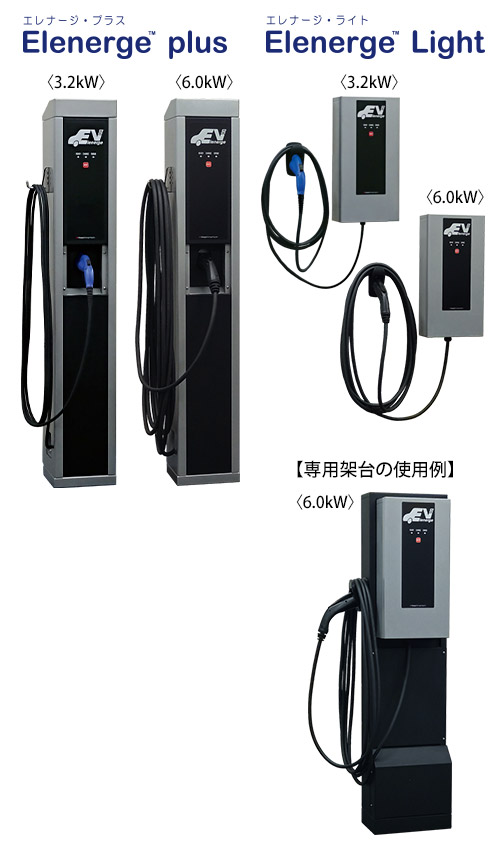

| 【エレナージ・プラス】 〈３.２ｋＷ〉〈６.０ｋＷ〉 |
【エレナージ・ライト】 〈３.２ｋＷ〉〈６.０ｋＷ〉 |
|---|
特長
- 充電コネクタを電気自動車に挿し込むだけの簡単操作
- 外部信号にて充電電流を４段階切り替えできる機能を標準装備
- オプションで充電時間を制限するタイマーの取り付けが可能
- エレナージ・プラスの保護性能はＩＰ４４、
エレナージ・ライトの保護性能はＩＰ５５（カテゴリー２ ※） - 別売の専用架台を使うことで、壁掛形の充電器をＩＰ５５（カテゴリー２※）
かつ前面保守可能な自立形として設置が可能です。
（注）エレナージ・シップは該当しません。
※保護性能の第一特性数字５は、内部が負圧にならない状態で粉塵の侵入を防止する
カテゴリー２を採用してＩＰ表示を行っております。
充電電流制御機能とタイマーオプションの詳細はこちら

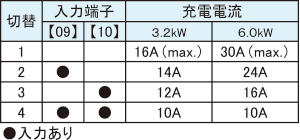

充電電流制御機能
充電電流を、外部から４段階の切り替えができ、
設備の容量不足軽減にもお役にたてます。
タイマーオプション
ダイヤル式タイマーで、充電時間の長さを
任意に設定することができます。

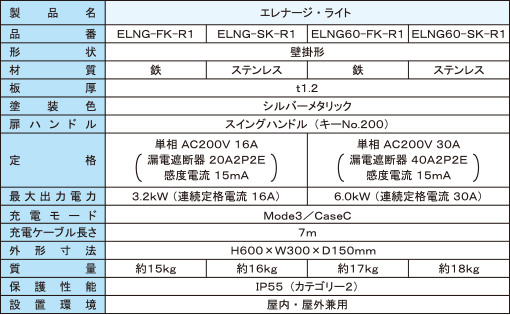

「エレナージ・プラス」「エレナージ・ライト」の製品仕様はこちら

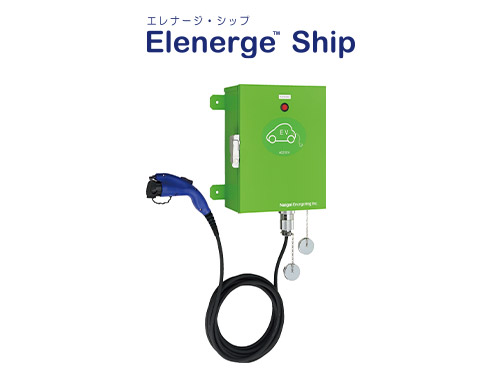

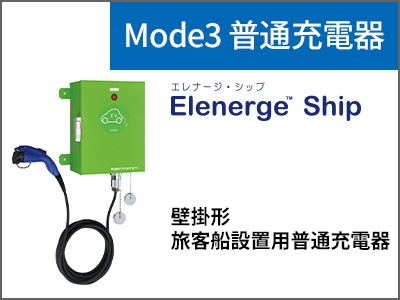

【エレナージ・シップ】
旅客船設置タイプの電気自動車用普通充電器です。
特長
- らくらく充電
充電コネクタを電気自動車に挿し込むだけの簡単操作！ - 耐環境性能
塩害地区対応のステンレス製！
保護性能はＩＰ５５（カテゴリー２※）
※保護性能の第一特性数字５は、内部が負圧にならない状態で粉塵の侵入を防止する
カテゴリー２を採用してＩＰ表示を行っております。
（注）エレナージ・シップに充電電流制御機能はございません。
「エレナージ・シップ」の製品仕様はこちら
Ｍｏｄｅ３普通充電器 カード認証・課金タイプ
集合住宅・商業施設・公共施設などに最適！
Ｍｏｄｅ３普通充電器に認証機能を付加した充電器です。
認証器と充電器の別置形や一体形をラインナップ！
新ラインナップとして自立形充電器に出力電力６.０kWを追加しました。
塩害地区対応のステンレス製も選択いただけます。
特長
- クラウドとの通信機能を搭載し、専用の会員カードを用いた充電サービスが
ご利用いただけます。 - 会員カードが無くてもＱＲコードによりご利用いただけます。
※QRコードは、株式会社デンソーウェーブの登録商標です。

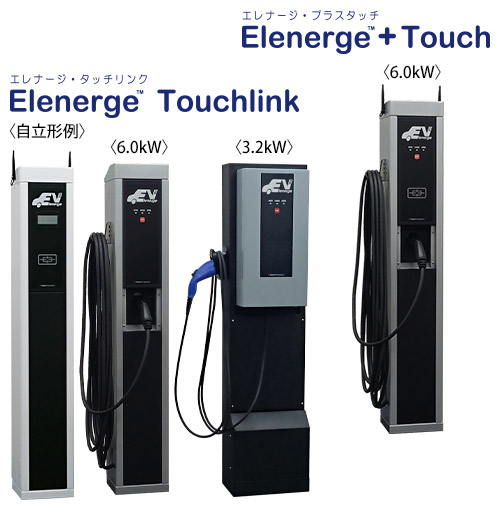

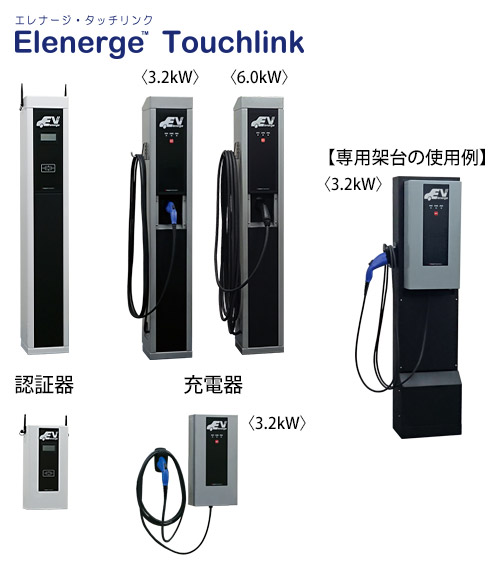

【エレナージ・タッチリンク】認証器別置形
| 自立形充電器 | 〈３.２ｋＷ〉〈６.０ｋＷ〉 |
|---|---|
| 壁掛形充電器 | 〈３.２ｋＷ〉 |
認証器と充電器はそれぞれ自立形と壁掛形があり、設置環境に合わせて認証器を
選択いただき、認証器１台につき自立形および壁掛形の充電器を自由に組み合せて
最大８台まで設置が可能です。
別売の専用架台を使うことで、認証器および充電器の壁掛形をIP55(カテゴリー2※)
かつ前面保守可能な自立形として設置できます。
※保護性能の第一特性数字５は、内部が負圧にならない状態で粉塵の侵入を防止する
カテゴリー２を採用してＩＰ表示を行っております。
-
課金方法の対応
※エレナージ・タッチリンクの６.０ｋＷに壁掛形は含みません。
「エレナージ・タッチリンク」の製品仕様はこちら

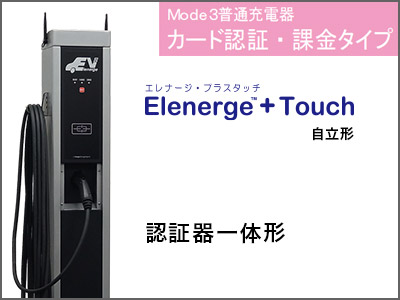

【エレナージ・プラスタッチ】認証器一体形
〈３.２ｋＷ〉〈６.０ｋＷ〉
認証器と充電器の一体形です。
設置台数が制限される集合住宅や各施設などにお選びください。
-
課金方法の対応
「エレナージ・プラスタッチ」の製品仕様はこちら
エコＱ電システムのビジネスイメージはこちら
【エコQ電システムのビジネスイメージ】
充電料金の課金決済処理は株式会社エネゲートの
「エコＱ電」システムを使用しています。
※「エコＱ電」システムの導入にあたり、
別途 株式会社エネゲートとの契約が必要です。
『エコＱ電』とは
スマートフォン、携帯電話、フェリカなどで簡単に電気
自動車に給電できる電気自動車充電器の認証・課金
システムです。
※フェリカ（FeliCa）は、ソニー株式会社の登録商標です。
ＥＶユーザー様および設置事業者様のメリットはこちら

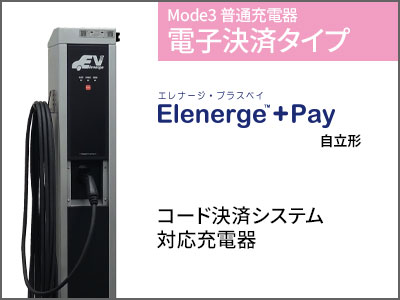

Ｍｏｄｅ３普通充電器 電子決済タイプ
充電サービスの提供をお考えのお客様におすすめ！
サービスの提供における課金方法として、利便性のあるコード決済を
可能にした充電器です。

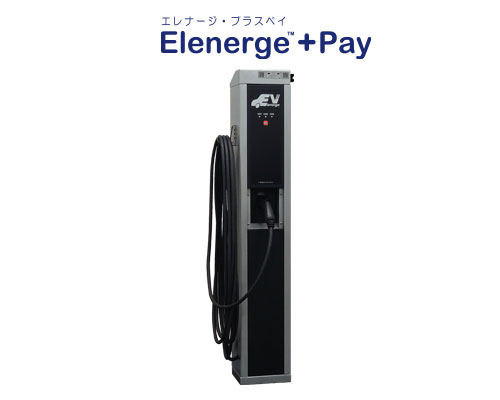

【エレナージ・プラスPay】〈３.２／６ｋＷ 選択課金式〉
特長
- 充電料金は30分単位で自由に設定でき、施設に応じた充電サービスが
提供できます。 - ３.２ｋＷまたは６.０ｋＷのいずれかのコードを読み取ることで、
出力電力の選択ができます。
※車種によっては６.０ｋＷ充電に対応していない場合があります。
「エレナージ・プラスPay」の製品仕様はこちら
ＱＲコード決済サービスの利用イメージと設置事業者様のメリットはこちら
【QRコード決済サービスの利用イメージ】
【設置事業者様のメリット】
- ＱＲコード決済により現金精算機の導入が不要です。
- クラウドサービスにより決済履歴や売上実績の確認が
できます。 - 充電料金は３０分単位の時間課金。
設置事業者様ごとに施設に応じた充電料金を自由に
設定することができます。 - メンテナンス会社と契約を結ぶことにより、
コールセンターで充電器利用者からのトラブル等の
問い合わせを２４時間３６５日受け付けできます。
【ご注意】別途契約料が必要です。
※QRコードは、株式会社デンソーウェーブの登録商標です。
充電手順はこちら
【充電手順】
●コネクタの接続
①
ご利用になる充電器の所定の位置に車両を停め、
充電器の『ＲＥＡＤＹ』ランプが点灯していることをご確認
ください。
充電器から充電コネクタを取り出し、充電ケーブルをケーブル
フックから外してください。
②
車両側の充電口に充電コネクタを”カチッ”と音がするまで挿し
込んでください。
※挿し込む時は、ロック解除ボタンは押さないでください。
充電コネクタが正しく接続されると充電器の『ＲＥＡＤＹ』
ランプが点滅し、スマートフォンによるＱＲコード決済の
待ち状態になります。
●スマートフォンの操作
〈③～⑦のスマートフォン画面表示内容はイメージです。〉
③
充電したい量を決め、充電器に貼り付けの「３.２ｋＷ充電用
ＱＲコード」、「６.０ｋＷ充電用ＱＲコード」のいずれかを
スマートフォンで読み取り、専用サイトにアクセスして
ください。
【ご注意】
●充電器に異常があり「ＥＲＲＯＲ」ランプが点滅して
いる場合はご利用できません。施設の管理者に連絡して
ください。
●車種によっては、６.０ｋＷ充電に対応していない場合
があります。必ず対応車種であることを確認してから
ご利用ください。
充電コネクタが正しく接続されていない場合や、充電器が
使用できない状態にある場合は、スマートフォンに左記の
ようなメッセージが表示されます。
④
３.２ｋＷ、６.０ｋＷのどちらのＱＲコードを読み取っても
左記の画面が必ず表示されます。
右上の「×」で画面を消して、間違いなければ次へ進んで
ください。
ＱＲコードの読み取りを間違えた場合は、最初からやり直し
てください。
⑤
充電時間の選択
専用サイトにつながると「充電メニュー（デバイス詳細）」
が表示されます。
充電メニューの中から充電する時間をお選びください。
例：０.５時間で￥１００を選択
【ご注意】
●充電時間は３０分単位となります。
●電池の残量をご確認の上、充電時間をお選びください。
また、施設の営業時間（閉店時間）には十分ご注意
ください。
⑥

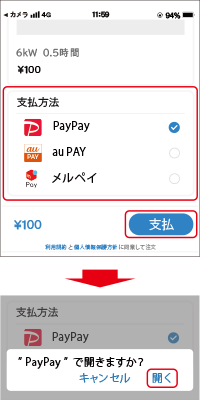

支払方法の選択
充電時間を選択すると、次に「決済方法」の画面が表示
されます。
使用する「ＱＲコード決済会社」をお選びください。
「支払」、「開く」を選択してＱＲコード決済画面へ
進んでください。
※左記はＰａｙＰａｙの例です。
⑦

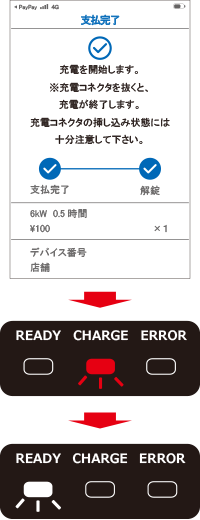

決済
支払い内容を確認後、決済を完了させてください。
決済後、充電を開始します。
【ご注意】
充電料金は「先払い」のため、充電中の中断や満充電に
よる停止に対して返金はできません
充電を開始すると充電器の『ＲＥＡＤＹ』ランプが
消灯し、『ＣＨＡＲＧＥ』ランプが点滅します。
充電が終了すると充電器の『ＣＨＡＲＧＥ』ランプが
消灯し、『ＲＥＡＤＹ』ランプが点滅します。
※ＱＲコードは、株式会社デンソーウェーブの登録商標です。
充電コンセント盤
充電コンセント盤（壁掛形）のご紹介
エレナージ・ミニは、（一社）日本配線システム工業会
規格に適合した電気自動車用充電コンセント盤です。
補助金対象製品

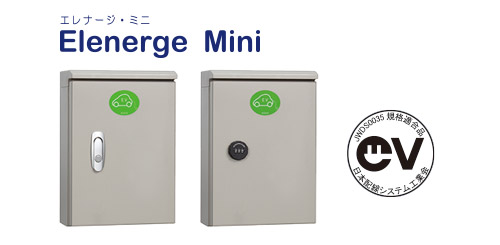

【エレナージ・ミニ】
特長
- 扉インターロックによる安全装置付き
- 施錠機能付き
「エレナージ・ミニ」の製品仕様はこちら
