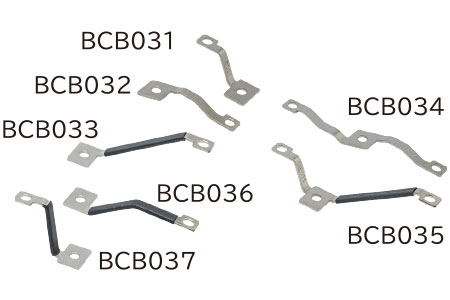

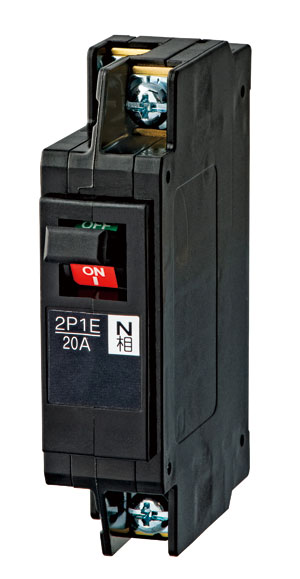

下記「CMCB分岐バー選定図」をご覧いただき、分電盤のブレーカの並び（①）、
追加する回路電圧（②）を選び、必要な分岐バーの品番（③）を確認ください。

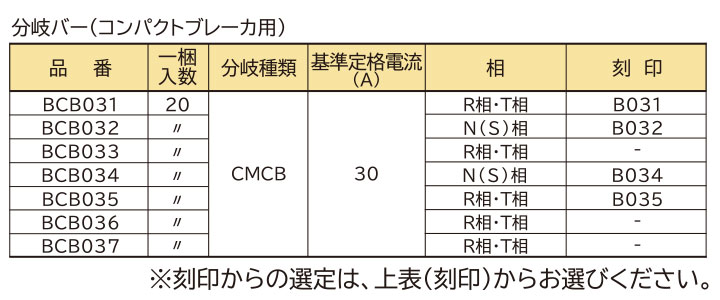

CMCB分岐バー選定図

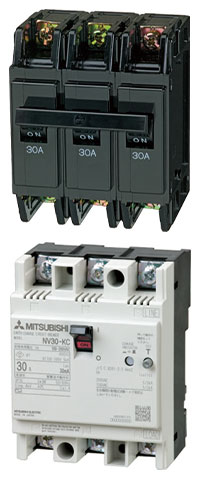

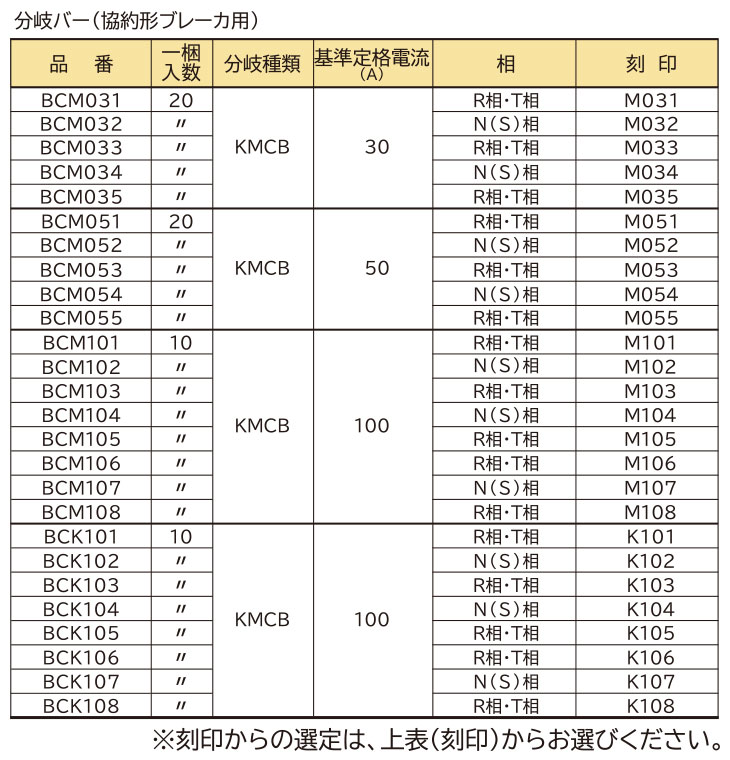

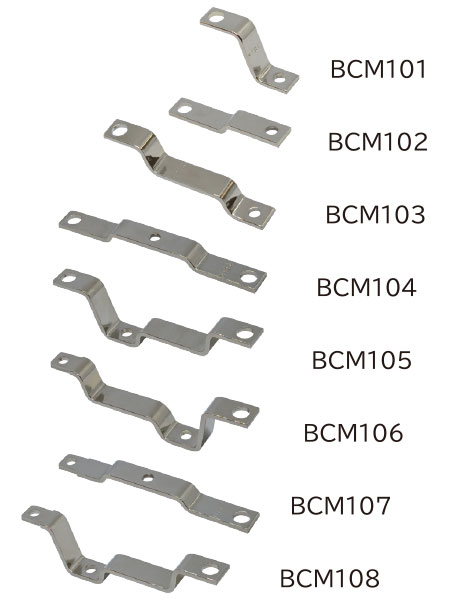

下記「KMCB分岐バー選定図」をご覧いただき、追加するブレーカの定格電流（①）の中から、分電盤のブレーカの並び（②）、追加するブレーカの種類（③）を選び、必要な分岐バーの品番（④）を確認ください。

KMCB分岐バー選定図（30A）
KMCB分岐バー選定図（50A）
KMCB分岐バー選定図（100A）

安全ブレーカ用分岐バーは、販売終了です。
電線配線での対応をお願いします。

母線バーの配置がR相T相（左右）が斜めになっている旧製品の安全ブレーカ用分岐バー
（刻印：1-301，1-302，1-303，2-301，2-302，2-303など）も販売終了のため、電線配線での対応をお願いします。

ー電線配線についてのご注意ー

• 必ず有資格者の方が行ってください。

• M5×12 小ねじ
  平座金
  ばね座金 をご用意ください。

  ※圧着端子が薄く、ねじが最後まで締まりきらない可能性があるため、
  セムスねじ（3点ねじ）はご使用いただけません。

• 配線の際は、絶縁キャップやテープなどで絶縁処理をお願いいたします。

キャビネット工業会（盤標準化協議会CA-G09）では、遮断器の更新推奨時期は
15年と記載されています。
分電盤一式での更新をおすすめします。
